一、產品介紹：

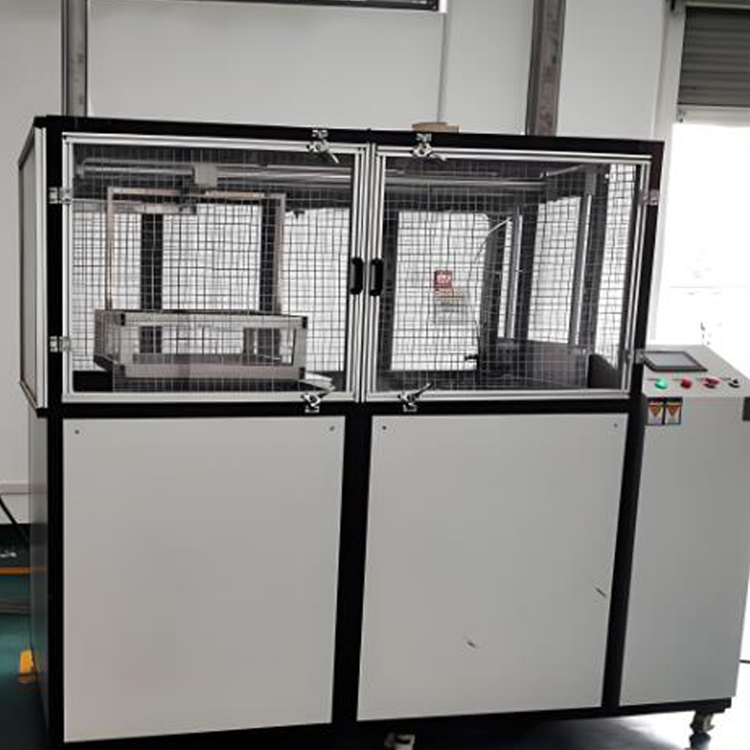

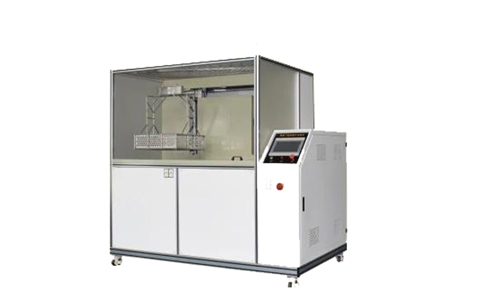

絕緣子溫度循環試驗機是用于模擬絕緣子在不同溫度和氣壓條件下的性能測試設備。系統采用PLC控制模具備溫控、氣壓調節、快速注水、排水功能，滿足GB/T775.1-2006等標準。它主要用于瓷絕緣子、針式絕緣子和線路柱式絕緣子的溫度循環試驗，以及110kV及以下避雷器的密封試驗。

（圖片僅供參考，以實際產品為準）

執行標準：

GB/T 775.1-2006《絕緣子試驗方法 第1部分：一般試驗方法》

GB/T 1001.1-2003《標稱電壓高于1000V 的架空線路絕緣子 第1部分 交流系統用瓷或玻璃絕緣子元件--定義、試驗方法和判定準則》

二、技術參數：

試驗重量：50kg

溫度分辯率：0.1℃

氣壓分辨率：0.001MPa

溫度控制精度：0.5℃

溫度控制范圍：50~95℃；

氣壓控制精度：0.001MPa

氣壓控制范圍：0.001MPa~0.02Mpa

加溫速率：1℃/min；

水箱注水速率：600L/h；

水箱放水速率：650L/h

控制方式：PLC控制

溫度變送模塊：智能一體化溫度變送器模塊

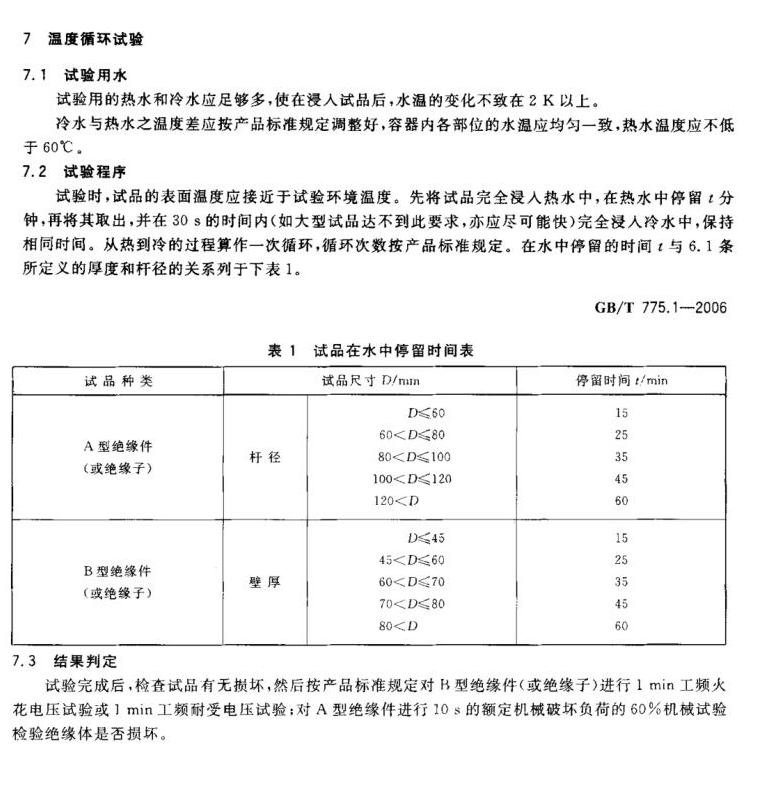

三、絕緣子溫度循環試驗機的試驗方法：符合GB/T775.1-2006

四、設備的安裝與調試

? 安裝條件：試驗臺需安裝在平整、干燥、通風良好的場地，環境溫度為 0 - 40℃，相對濕度≤85%。安裝位置應預留足夠的空間，便于設備維護和試樣裝卸。同時，確保試驗臺接地良好，避免電氣安全事故。

? 調試步驟

? 硬件調試：檢查試驗臺各部件的安裝是否正確，連接是否牢固。對加熱、制冷、氣壓發生等裝置進行單獨調試，確保其工作正常。

? 軟件調試：將編寫好的 PLC 程序下載到控制器中，進行程序調試。通過觸摸屏設置溫度、氣壓等參數，檢查控制系統是否能夠準確控制各裝置的工作狀態，實現溫度、氣壓的精確調節。

? 整體調試：安裝絕緣子試樣，進行完整的溫度循環試驗，檢查試驗臺的各項性能指標是否符合要求。對試驗過程中出現的問題進行分析和解決，確保試驗臺能夠穩定、可靠地運行。

五、設備的維護與保養

? 日常維護：每天試驗結束后，清理試驗臺表面的灰塵和水漬，檢查各部件的連接是否松動。定期檢查溫度、氣壓傳感器的工作狀態，確保數據采集準確。

? 定期保養：每3個月對加熱、制冷裝置進行一次清潔和維護，檢查電加熱管、制冷壓縮機等部件的工作性能。每6個月對PLC控制系統進行一次檢查和保養，清理控制柜內的灰塵，檢查電氣元件的連接是否牢固。每年對試驗臺進行一次全面的性能檢測和校準，確保各項性能指標符合要求。
